Masaüstü Optik 2D Ölçüm Cihazı
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | L&D |
Sertifika: | CE ISO SGS |
Model numarası: | EV-3020 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | negotiation |
Ambalaj bilgileri: | Vakumsuz Fümigasyon Kontrplak İhracat Paketi |
Teslim süresi: | 10 iş günü |
Ödeme koşulları: | L / C, T / T, Western Union, MoneyGram |
Yetenek temini: | 50, 000PCS / Yıl |
Detay Bilgi |
|||
model: | EV-3020 | ad: | 2D koordinat ölçme makinesi |
---|---|---|---|
Kamera: | 1/2 inç Renkli endüstriyel Kamera | XYZ Ekseni hareketi: | 300 * 200 * 200mm |
Z Ekseni Çalışma Aralığı: | 92mm | çözüm: | 0.5 mikron |
doğruluk: | (2,5 + L / 250)) µm | Tekrarlanabilirlik: | 0.003mm |
Marka: | L&D | Menşei: | Dongguan |
HS KODU: | 9031809090 | Liman: | Shenzhen Çin |
Vurgulamak: | 0.5 mikron 2d Ölçüm Cihazı,Masaüstü Optik 2D Ölçüm Cihazı,RS232 2d ölçüm makinesi |
Ürün Açıklaması

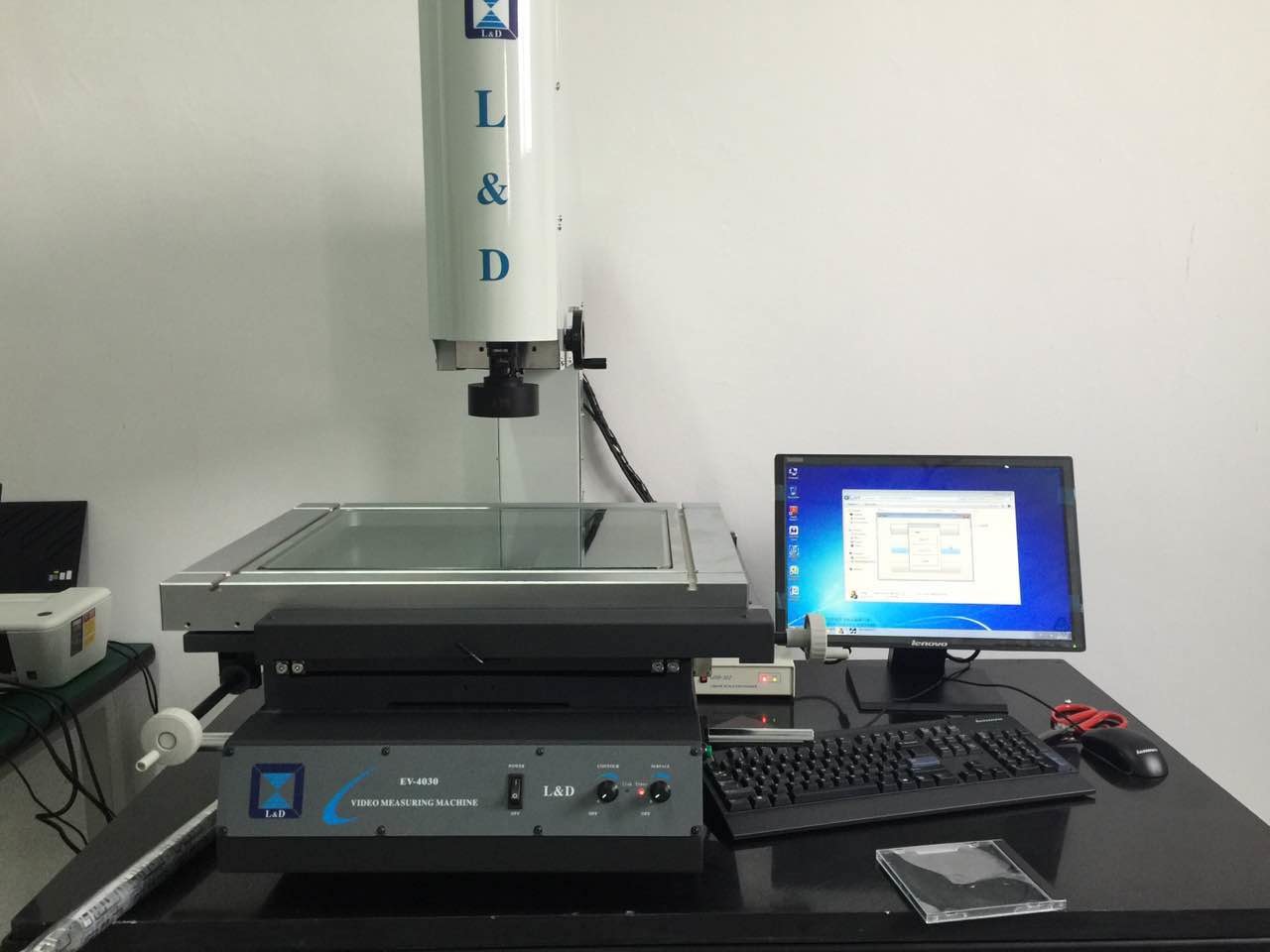

Masaüstü Optik 2D Ölçüm Cihazı
Kullanım
Tezgah üstü 2D video İnceleme Mikroskobu EV-3020, yüksek hassasiyet ve etkinliğe sahip bir fotoelektrik ölçüm sistemidir.Bu temassız optik ölçüm cihazı, yüksek çözünürlüklü Renkli CCD Kamera, sürekli Yakınlaştırma Lensi, Hassas Doğrusal Ölçek, USB eşanjör kutusu veya Metroloji Sayacı (DRO), 2D Metroloji ölçüm yazılımı ve yüksek hassasiyetli bir dizi hassas bileşenden oluşur. Çalışma masası.
Tezgah üstü 2D video İnceleme Mikroskobu EV-3020 temel olarak 2D ölçümde, bazen de 3D olarak uygulanır.Bu temassız optik ölçüm cihazı, elektronik parça, hassas kalıp, hassas alet, yay, vidalı işleme, plastik, kauçuk, yağ keçesi valfi, kamera parçası, pedal döngüsü parçası, motor gibi farklı hassas bitirme endüstrilerinde yaygın olarak kullanılmaktadır. parça, iletken kauçuk ve PCB işleme.
Masaüstü 2D video Muayene Mikroskobu EV-3020, makine, elektronik, ölçme aleti, saat, plastik ve hafif sanayi ile ilgili çeşitli sektörlerin metrik odası, laboratuvarı veya atölyesi ile akademiler, araştırma kurumları ve ölçüm-teftiş departmanı için bir zorunluluktur.
Görüyorsunuz, ölçebiliyoruz!
Özellikler ve Avantajlar
1. DIN 00 dereceli granit tabla ana tabanı sağlamlık, doğruluk ve stabiliteyi garanti eder
2. Yüksek Hassasiyetli T-yuvası aşamaları mevcuttur
3.0.5µ M yüksek çözünürlüklü doğrusal kodlayıcı
4. Yeni DC-3000 geometrik DRO
5. LED halka ışıklı yüzey aydınlatması ve ayarlanabilir LED kontur aydınlatması
6. Zum optikleri ile mükemmel tam renkli yüksek çözünürlüklü görüntü
7. Japonya 1/2 'Yüksek çözünürlüklü S-video renkli CCD kamera
8. Nişan cihazı: Çapraz saç jeneratörü
9. Bağlantı: RS232 veya USB çıkışı ve metroloji yazılımı
10. Tek tıklamayla kenar algılama işlevi
Teknik veri
Modeli | EV-2010 | EV-3020 | EV-4030 |
XY stroku (mm) | 200 * 100 | 300 * 200 | 400 * 300 |
Z stroku (mm) | 200 | ||
çözüm | 0,5 µm | ||
Ölçüm doğruluğu | (2,5 + L / 200) µm | ||
Tekrarlanabilirlik | 0,003 mm | ||
Sahne yükü | 10kg | 15kg | 20kg |
Aydınlatma |
Üst aydınlatma: LED halka ışık Alt aydınlatma: LED ışık |
||
Yakınlaştırma lensi |
Optik: 0.7-4.5x Monitördeki video: 23-190x (21 inç monitör) |
||
Ölçüm yazılımı | 2D ölçüm yazılımı | ||
İncelemek, bulmak | Renishaw MCP / PH6, seçenek | ||
Giriş gerilimi | 220V |
