Otomotiv Conta Muayenesi İçin Halojen Lamba Aydınlatma Profili Projektör Makinesi
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | MICRO ACCURACY |
Sertifika: | CE |
Model numarası: | VOC600 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 parça |
---|---|
Fiyat: | negotiation |
Ambalaj bilgileri: | Önce alüminyum plastik filmde paketlenir, ardından dış ambalaj için tahta sandıkla güçlendirilir |
Teslim süresi: | 12 iş günü |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | 50, 000PCS / Yıl |
Detay Bilgi |
|||
ad: | Profil Projektörü | Ekran çapı: | 600mm |
---|---|---|---|
doğruluk: | (2,5 + L / 100) μm | çözüm: | 0,5 um |
Seyahat: | 200mm * 100mm | Lens: | 5X, 10X, 20X, 50X, 100X |
Voltaj: | 110V ~ 220V | ||
Vurgulamak: | Halojen Lamba Aydınlatma Profili Projektör Makinesi,Otomotiv Contası Muayene Profili Projektör Makinesi |
Ürün Açıklaması
Otomotiv Conta Muayenesi İçin Halojen Lamba Aydınlatma Profili Projektör Makinesi

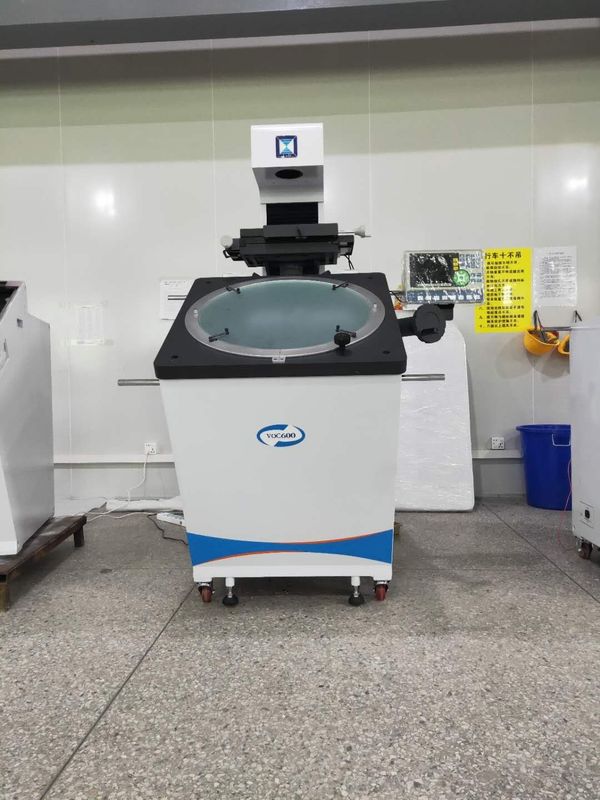

Otomotiv Conta Muayene Makinesi VOC600
Kullanım
Otomotiv sızdırmazlık kontrol makinesi VOC600, otomotiv endüstrisindeki contaları (araba kapı kaplaması, contalar, vb.) İncelemek için bir zorunluluktur.Bir iş parçasını, otomotiv contalarının kontrolü için mükemmel çözümü sağlayan CAD dosyasıyla karşılaştırmak kolay, hızlı ve doğrudur.
Optik karşılaştırıcı VOC600, projeksiyon ekranında son derece keskin ve net bir Süper yüksek çözünürlüklü görüntü üreterek, bir iş parçasını CAD verileriyle otomatik olarak karşılaştırabilir ve doğru ve tekrarlanabilir bir OK / NG sonucu elde edebilir.
Özellikler ve Avantaj
• Üstten aydınlatma, yansıtılan görüntülerin kolayca izlenebilmesi veya bir şablonla karşılaştırılabilmesi için büyük, uygun şekilde konumlandırılmış bir ekrana izin verir
• Kolay ve hatasız açı ölçümü için dijital okuma iletki ekranı (sıfır ayarı, ABS / INC anahtarı dahil)
• Standart eğik yüzey aydınlatma ünitesi net ve parlak görüntüler sağlayarak plastik parçalar veya basılı malzemeler gibi yansıtıcı olmayan iş parçalarının kolay incelenmesine olanak tanır
• İsteğe bağlı optik kenar detektörü, görsel hizalamayla ilişkilendirilebilecek insan hatasını ortadan kaldırarak operatör becerisine bakılmaksızın hızlı, doğru ve tutarlı ölçümler sağlar
• Opsiyonel ölçüm yazılımı, kolay ve rahat kullanım sağlar
Teknik veri
Modeli | VOC600 | |||||
Projeksiyon görüntüsü | Ters | |||||
Sahne camı boyutu (mm) | 270 * 170 | |||||
X ekseni hareketi (mm) | 200 | |||||
Y ekseni hareketi (mm) | 100 | |||||
Z ekseni hareketi (mm) | 50 (odak için) | |||||
Çözünürlük (μm) | 0.5 | |||||
Ölçü birimi | Doğrusal ölçek | |||||
Ölçüm doğruluğu (μm) | 2,5 + L / 100, L = ölçüm uzunluğu (mm) | |||||
Projeksiyon ekranı | boyut (mm) | Çapraz kıllarla oyulmuş Ф615 | ||||
dönüş açısı | 0 ~ 360 ° | |||||
dönüş çözünürlüğü | 1 'veya 0.01 ° | |||||
Aydınlatma | yansıtıcı | 24V / 150W halojen lamba | ||||
kontur | 24V / 150W halojen lamba | |||||
Objektif lens | büyütme | 5X | 10X | 20X | 50X | 100X |
görüş nesnesi (mm) | Ф120 | Ф60 | Ф30 | Ф12 | Ф6 | |
çalışma mesafesi (mm) | 242,8 | 143.2 | 85.5 | 92 | 48.5 | |
maks.ölçüm yüksekliği (mm) | 50 | 50 | 50 | 50 | 48 | |
Soğutma | Dahili soğutma fanları | |||||
Güç kaynağı | AC100 ~ 240V 50 / 60Hz |
