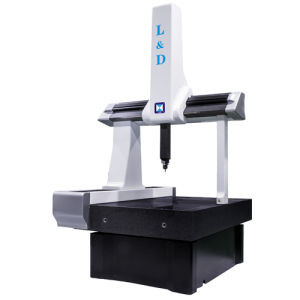

RENISHAW MH20I Otomatik 3D Koordinat Ölçüm Makinesi INSPIRE564
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | L&D |
| Sertifika: | CE |
| Model numarası: | INSPIRE564 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 parça |
|---|---|
| Fiyat: | negotiation |
| Ambalaj bilgileri: | standart ihracat paket |
| Teslim süresi: | 20 iş günü |
| Ödeme koşulları: | L / C, T / T, Western Union |
| Yetenek temini: | 50, 000PCS / Yıl |
|
Detay Bilgi |
|||
| tip: | Otomatik | Seyahat X * Y * Z (Mm): | 500 * 600 * 400 mm |
|---|---|---|---|
| Sürüş sistemi: | Servo Motor | Kontrol sistemi: | Renishaw Ucc Serisi Joystick ile |
| Problama Sistemi: | Renishaw Mh20I veya pH10t + Tp20 | Ölçüm yazılımı: | Rationaldmis |
| yapı: | Kayar Köprü Tipi | Kılavuz: | Hava Yatağı |
| Doğruluk (µm): | Mpee = (3,5 + L / 200) | HS KODU: | 9031802000 |
| Liman: | Shenzhen Çin | ||
| Vurgulamak: | 3D Koordinat Ölçüm Makinesi,SGS Koordinat Ölçüm Makinesi,Otomatik doğru cmm makinesi |
||
Ürün Açıklaması
RENISHAW MH20I Otomatik 3D Koordinat Ölçüm Makinesi INSPIRE564
Otomatik Yüksek Hassasiyetli CNC 3D Koordinat Ölçüm Makinesi INSPIRE564
Kullanım
CNC Koordinat Ölçme makinesi, kutunun geometrik boyutunu, şeklini ve konumunu, kılavuz rayı, dişli, eğri, kam ve diğer iş parçaları.Bu makine, tersine mühendislikte CAD, CAE ve CAM için gereklidir.
Özellik ve Avantaj
Kullanım
CNC Koordinat Ölçme makinesi, kutunun geometrik boyutunu, şeklini ve konumunu, kılavuz rayı, dişli, eğri, kam ve diğer iş parçaları.Bu makine, tersine mühendislikte CAD, CAE ve CAM için gereklidir.
Özellik ve Avantaj
- Monolitik granit tabla, tek taraflı hareketli köprü yapısı, hareket performansını optimize eder ve mekanik sistemlerin kararlılığı ve hassasiyeti ile CNC 3D koordinat ölçüm makinesini sağlar
- Üç eksen, 000 seviyeli yüksek hassasiyetli doğa granit kılavuzlarını kullanır, bu nedenle üç eksen aynı sıcaklık özelliklerine, iyi sertliğe ve yaşlanma önleyici deformasyona sahiptir
- Tüm kılavuzlar, baskı öncesi tasarıma sahip ve aşınmasız yüksek hassasiyetli hava yatakları kullanır, daha sorunsuz çalışır ve makinenin mükemmel dinamik performansıyla koordinat ölçüm makinesini sağlar
- Koordinat ölçüm makinesini hareket özellikleriyle iyileştirmek için Z ekseni pnömatik denge tasarımı
- RENISHAW kendinden yapışkanlı metal yansıma ızgarası ölçeği şeridini benimseyin, böylece üç eksen aynı genişleme katsayısına sahip olur ve ekipmanın stabilitesini artırır
- Yüksek hassasiyetli RENISHAW MH20I probunu benimseyin
- Seçenek için çeşitli problar sunuyoruz:
MH20I Manuel indeksleme Probu / TP20 Probu
PH10T Motorlu İndeksleme Başlığı / TP20 Probu
PH10M Motorlu İndeksleme kafası / TP20 proe / SP25M Tarama probu
- Japonya'dan JMC yüksek kaliteli hava filtresi ve regülatörünü benimseyin, bu da makinenin uzun vadeli stabilite kullanılabilmesini sağlar
- Güçlü CMM yazılımı RationalDMIS, ölçüm için mükemmel bir çözüm, kullanıcı dostu arayüz, öğrenmesi ve kullanması kolay
Şartname
| Modeli | INSPIRE564 | İLHAM 686 | INSPIRE8106 | INSPIRE10158 | ||
| Seyahat (mm) | X | 500 | 600 | 800 | 1000 | |
| Y | 600 | 800 | 1000 | 1500 | ||
| Z | 400 | 600 | 600 | 800 | ||
| Sürüş Sistemi | Servo Motor | |||||
| Kontrol sistemi | Joystick ile RENISHAW UCC Serisi | |||||
| Problama Sistemi | RENISHAW MH20I veya PH10T + TP20 | |||||
| Ölçüm Yazılımı | RationalDMIS | |||||
| Yapısı | Kayar Köprü Tipi | |||||
| Kılavuz | Hava Yatağı | |||||
| Doğruluk (µm) | MPEE = (2,3 + L / 250) | MPEE = (3,2 + L / 200) | ||||
| Çözünürlük (µm) | 0.5 | |||||
| Boyut (m) | 1.2 * 1.6 * 2.3 | 1.3 * 1.8 * 2.5 | 1,6 * 2,3 x * 2,8 | 1.8 * 2.6 * 3.2 | ||
| Ağırlık (kg) | 1200 | 1400 | 2720 | 3300 | ||
| Maks. Alan sayısıyük (kg) | 400 | 500 | 600 | 800 | ||
Çevre
| Güç kaynağı | 220 V ±% 10 50/60 Hz |
| Hava tüketimi | 0,4 MPa'da 120L / dak |
| Hava besleme | ³ 0,5 MPa |
| Sıcaklık | 18 ℃ ~ 22 ℃ |
